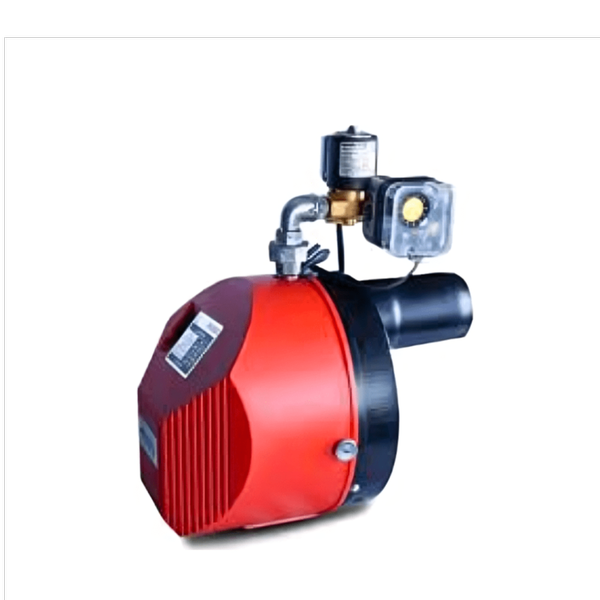

مشعل گاز سوز مدل F55 ایران رادیاتور

• مدل مشعل: مشعل گازی F55
• سوخت مورد نیاز: گاز طبیعی
• ظرفیت حرارتی: 17000 تا 43000 کیلوکالری بر ساعت
• خط گاز: 1/2 اینچ
• فضای قابل گرمایش: تا 200 متر مربع

مشعل گازی ایران رادیاتور مدل F55 برای مصارف گرمایش دیگ آب گرم و بخار موتورخانه و تامین آبگرم مصرفی و سیستم گرمایشی و فضا های صنعتی مناسب می باشد.

مشعل گازی F55 با سوخت گاز مایع کار می کند.

در مشعل های گازی بعد از شیر ربع گرد گاز و قبل از رگولاتور گاز باید فیلتر گاز با سایز و فشار مناسب نصب شود.

برای تنظیم فشار گاز ورودی به مشعل در صورتی که فشار گاز در حدود 2 پوند باشد بایستی از بالانسر استفاده شود و در صورتی که فشار گاز بالاتر از 2 پوند باشد باید از رگولاتور مناسب استفاده کرد.

دارای تابلو برق می باشند.

فشار گاز مناسب و مورد نیاز مشعل گازی ایران رادیاتور مدل F55 در حدود گاز شهری معادل 1/4 پوند یا 17.5 میلی بار می باشد.

در مشعل های گاز سوز ایجاد شعله در مراحل زیر انجام می شود:

 هوای لازم برای احتراق مناسب توسط دریچه هوا کنترل میشود.

هنگامی که هوای مورد نیاز برای مشعل تامین نشود کلید مخصوص کنترل فشار که روی مشعل نصب شده ، مشعل را خاموش می کند. این کلید جهت ایمنی مشعل بکار می رود و نیز ورود هوای کافی برای احتراق را تضمین میکند.

شعله پخش کن با پره های مناسب در جلو نازل (افشانک) در مشعل وظیفه پایدار کردن شعله و اختلاط بهتر گاز با هوای احتراق را بر عهده دارد.

مخلوط گاز و هوا توسط جرقه ای که بین الکترود جرقه و سرنازل (افشانک) ایجاد می شود، مشتعل می گردد .

 رله کنترلی عملکرد مشعل را کنترل می کند و روی بدنه مشعل نصب شده است. و به این صورت عمل می کند در صورتیکه به هر دلیل شعله خاموش شود جریان گاز را می بندد و مشعل را خاموش کرده و شیر برقی گاز را می بندد. در مشعل های گازسوز تک مرحله ای ابتدا شیر گاز به مقدار کم باز می شود و وقتی شعله ثابتی بدست امد شیر گاز تا حداکثر باز می شود.

1- فیلتر هوا

برای جلوگیری از ورود نا خالصی که ممکن است در گاز ورودی به مشعل گازی وجود داشته باشد از فیلتر هوا استفاده می شود. فیلتر ها باید مورد بازدید قرار گیرند و تمیز ویا تعویض گردد.

2- شیر برقی

برای ایجاد شعله ثابت و مطمئن در مشعل گازی از شیر گازی استفاده می شود این قطعه جریان گاز را به آرامی باز می کند و وقتی شعله ثبات پیدا کرد جریان گاز را تا حداکثر تنظیم شده باز می کند.

3- پرشر گاز

وقتی فشار گاز ورودی به مشعل کم باشد پرشر گاز ، شیر برقی گاز را می بندد. توسط اهرم زرد رنگ می توان حداقل فشار مورد نیاز مشعل را تنظیم نمود. انواع پرشرهای گاز وجود دارد که هر کدام کاربرد خاصی دارند مانند پرشرهای فشار منفی وپرشرهای تشخیص اختلاف فشار .

4- پرشر هوا

برای اشتعال سوخت در مشعل باید هوا به مقدار لازم وجود داشته باشد هوای مورد نیاز توسط فن تامین می گردد. در صورت سالم بودن و تامین هوا توسط فن دمنده پرشر هوا سیگنال در مدار بودن فن و تامین هوا را به رله ارسال می کند.

5- موتور و فن دمنده هوا

جهت تامین هوا برای احتراق از الکتروموتور و فن که با برق شهری کار می کند ، استفاده می شود.
